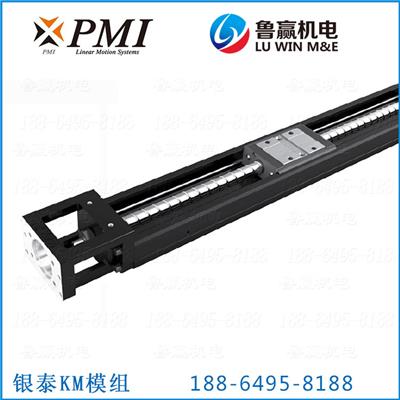

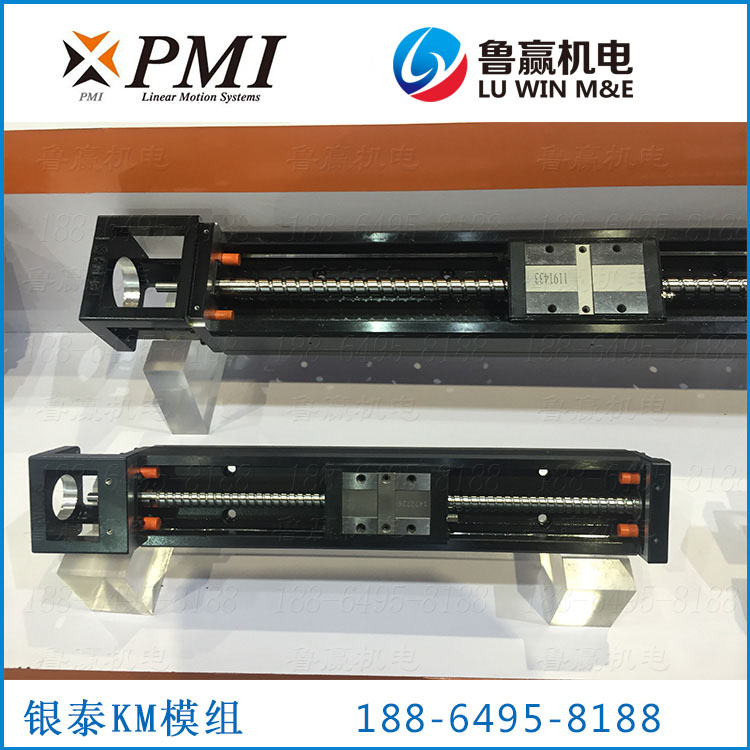

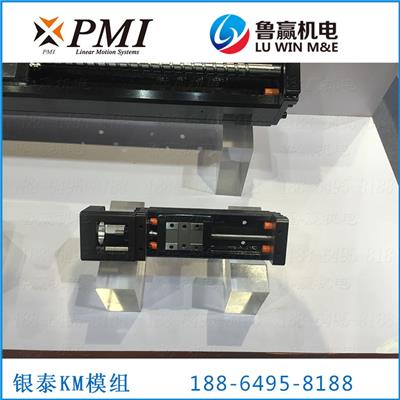

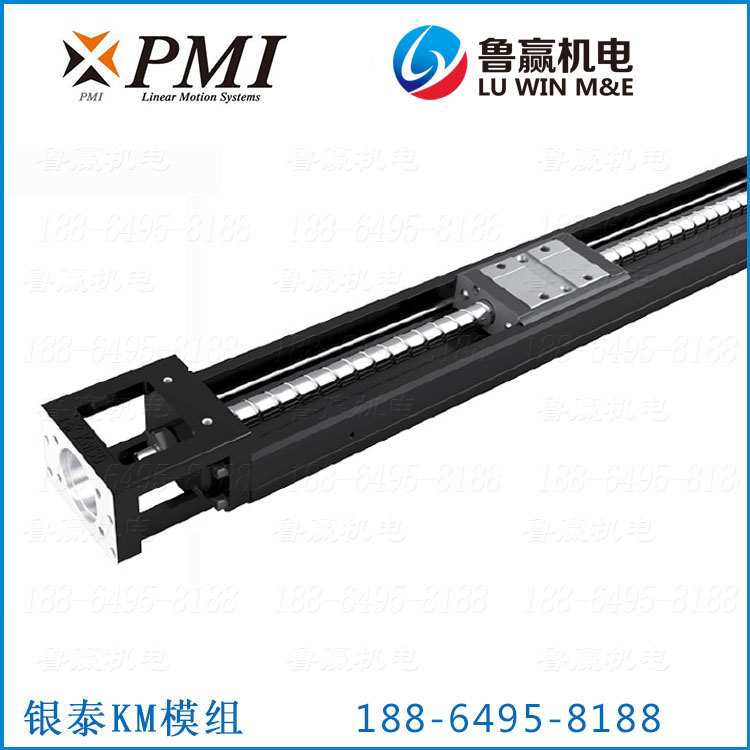

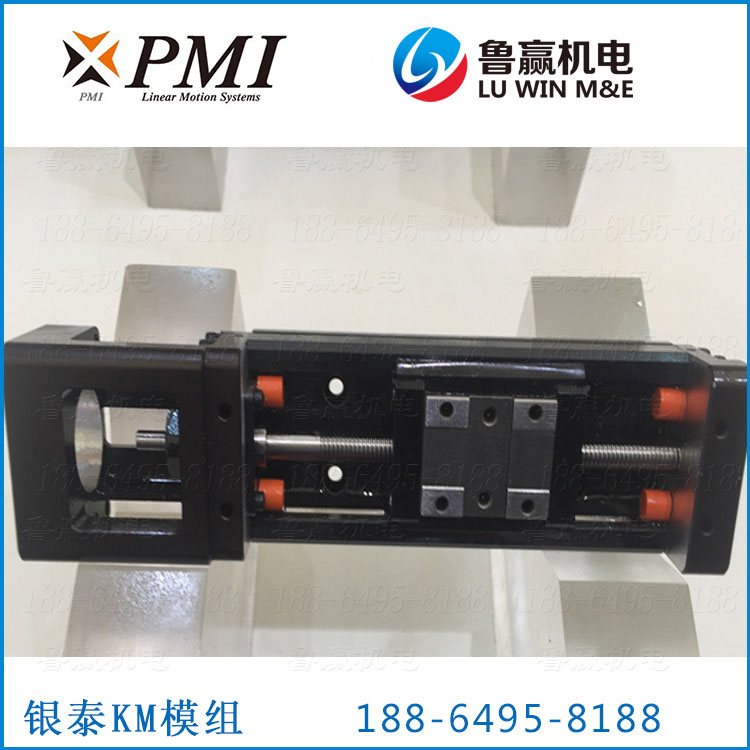

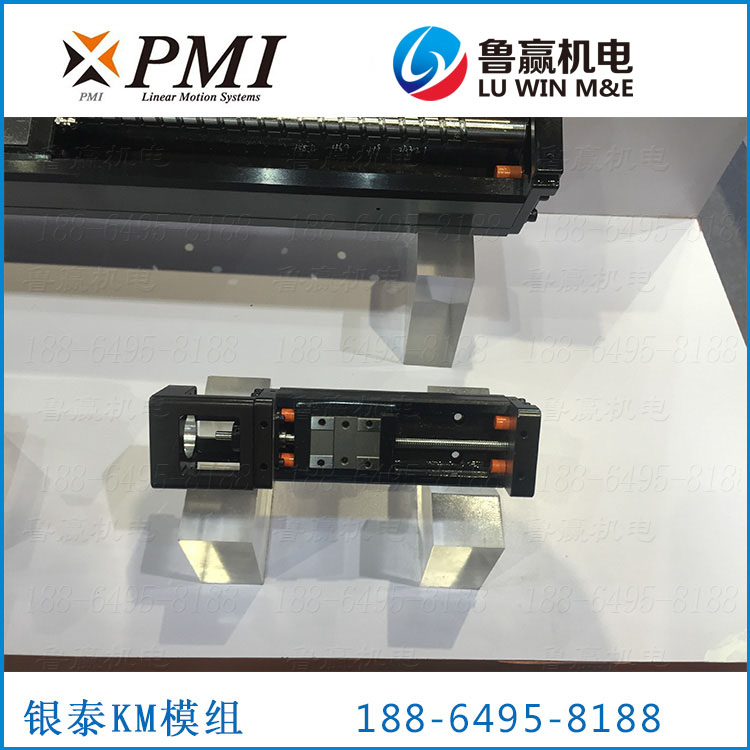

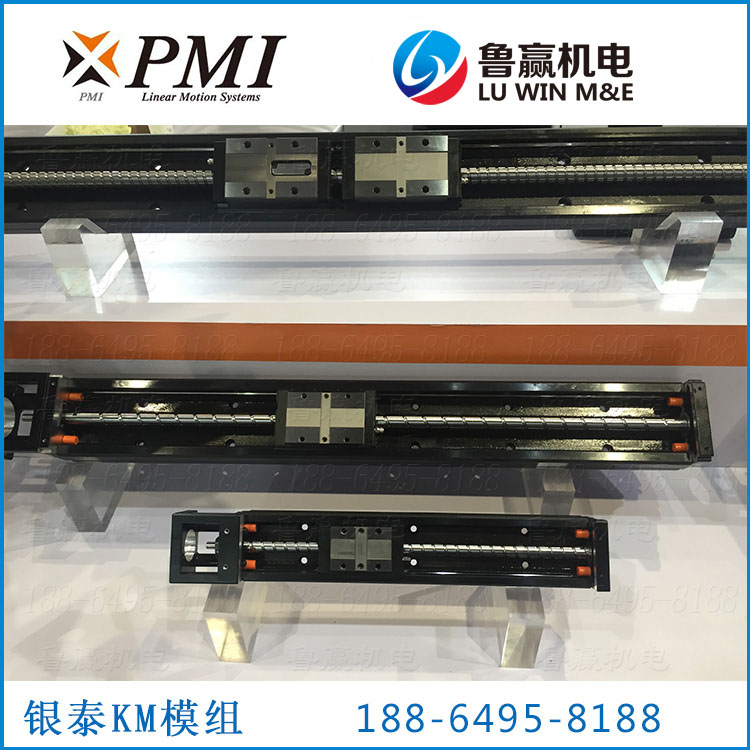

KM65系列线性模组

loading
LOADING IMAGES
KM65 KM65 KM65 KM65 KM65

标准A/B型

防护罩A/B型

PDF-3D文档

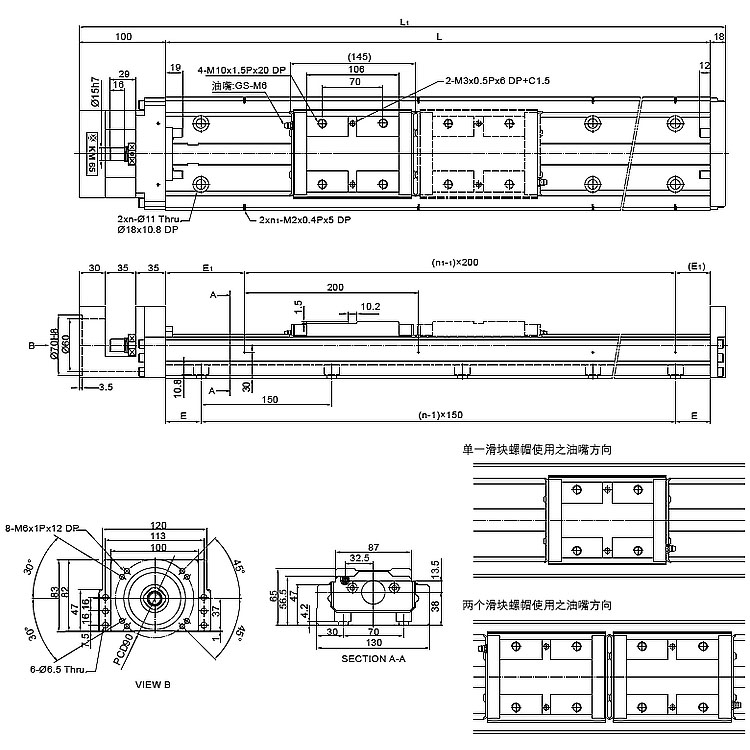

KM65标准型(A、B型) 尺寸表

单位:mm

轨道长度L 总长度L1 最大行程范围 E n E1 n1 总重量 (kg)
A型 B型 A型 B型
980 1098 800 655 40 7 90 5 31.60 34.60
1180 1298 1000 855 65 8 90 6 37.00 40.00
1380 1498 1200 1050 90 9 90 7 42.4 45.4
1680 1798 1500 1355 90 11 40 9 50.50 53.50

注: B型的最大行程为两个滑块螺帽紧密连接的数值

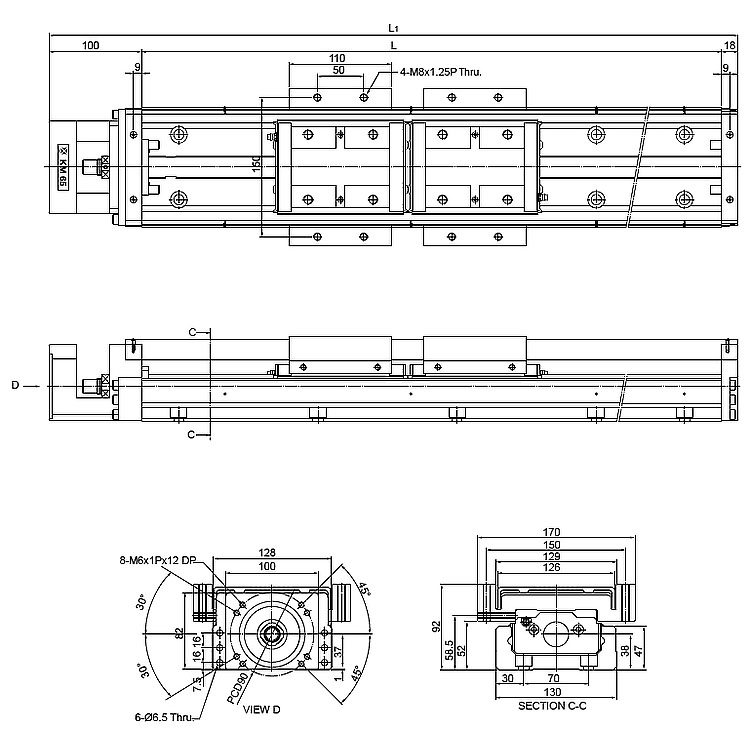

KM65防护罩型(A、B型) 尺寸表

单位:mm

轨道长度L 总长度L1 最大行程范围 总重量 (kg)
A型 B型 A型 B型
980 1098 800 655 31.60 34.60
1180 1298 1000 855 37.00 40.00
1380 1498 1200 1055 42.40 45.40
1680 1798 1500 1355 50.50 53.50

注: B型的最大行程为两个滑块螺帽紧密连接的数值

KM65 PDF-3D文档

KM线性模组官方原文件为(.stp)格式3D模型文档,很多客户无法直接查看,应广大客户要求,山东鲁赢机电工作人员经过技术处理,将.stp文件转换为PDF文档,以方便客户查看,请使用专业pdf阅读软件 Adobe Acrobat Reader DC(免费) 打开KM线性模组系列PDF文档,大部分国产浏览器和PDF阅读软件不支持PDF-3D格式文档。→点击转到Adobe Acrobat Reader DC 官方下载地址

注:部分型号为普通cad平面图转换,为平面参数图,非3D模型图,如需官方.stp原图请联系客服。

单位:mm

型号 轨道长度
标准型 A型 980 1080 1180 1280 1380 -
B型 980 1080 1180 1280 1380 -
防护罩型 A型 980 1080 1180 1280 1380 -
B型 980 1080 1180 1280 1380 -

注:部分浏览器含有PDF阅读插件,点击链接后为浏览器预览页面,但是大部分浏览器不支持PDF-3D格式,请下载本公司提供的PDF文档后,使用专业pdf阅读软件 Adobe Acrobat Reader DC(免费)打开文档,以免给您的查看带来不便。→点击转到Adobe Acrobat Reader DC 官方下载地址
