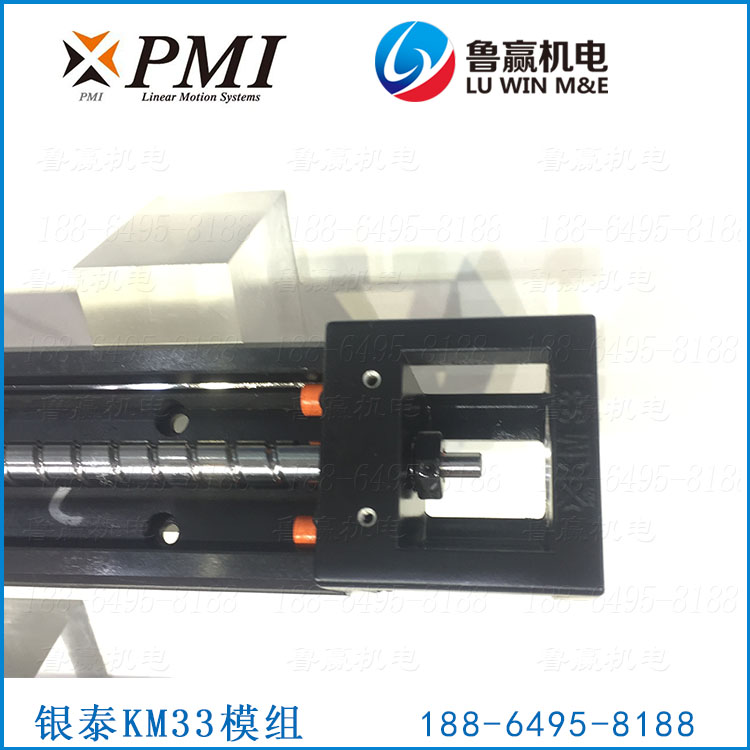

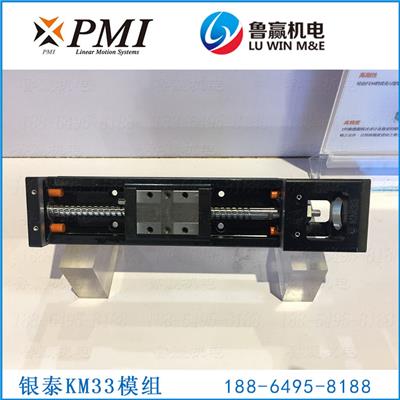

KM33系列线性模组

loading
LOADING IMAGES

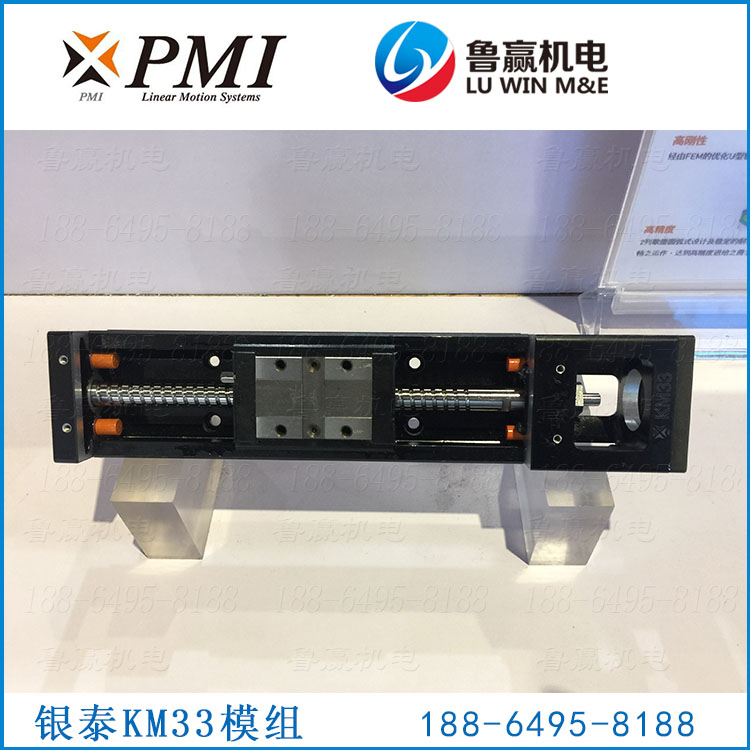

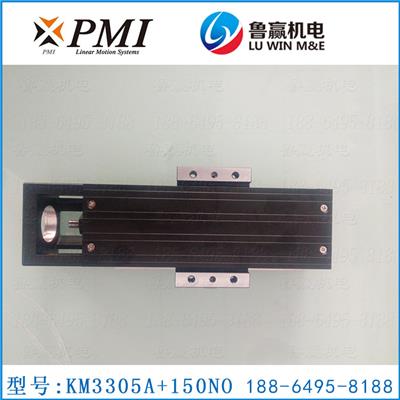

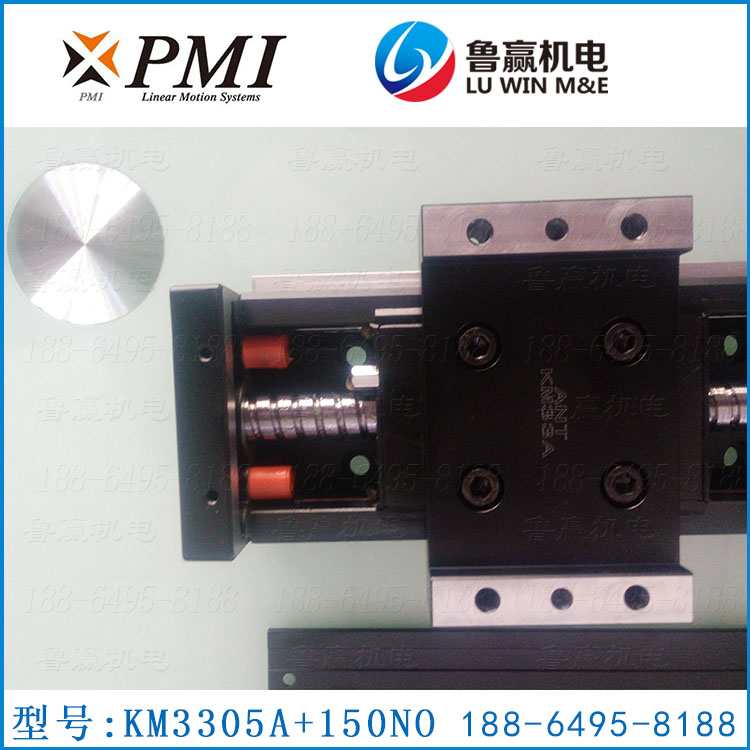

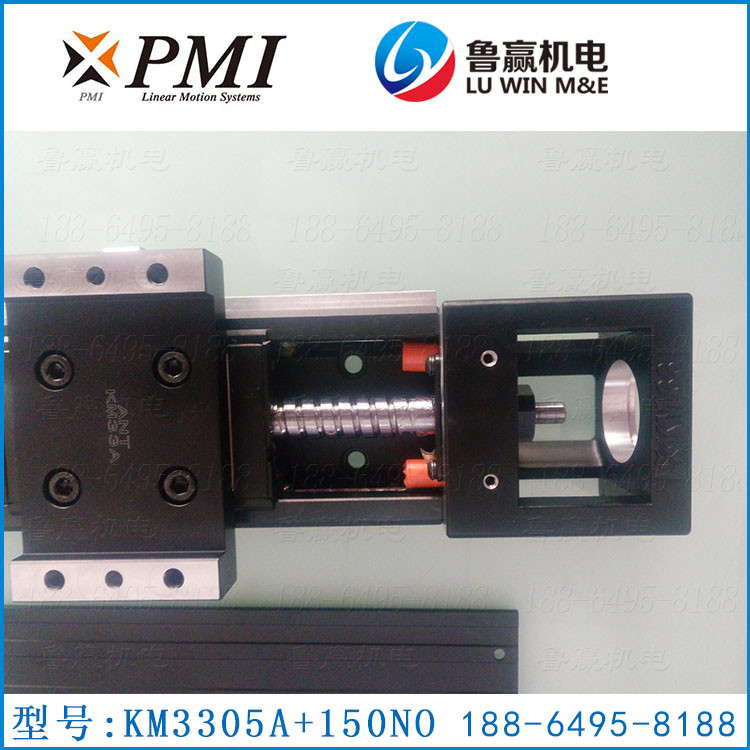

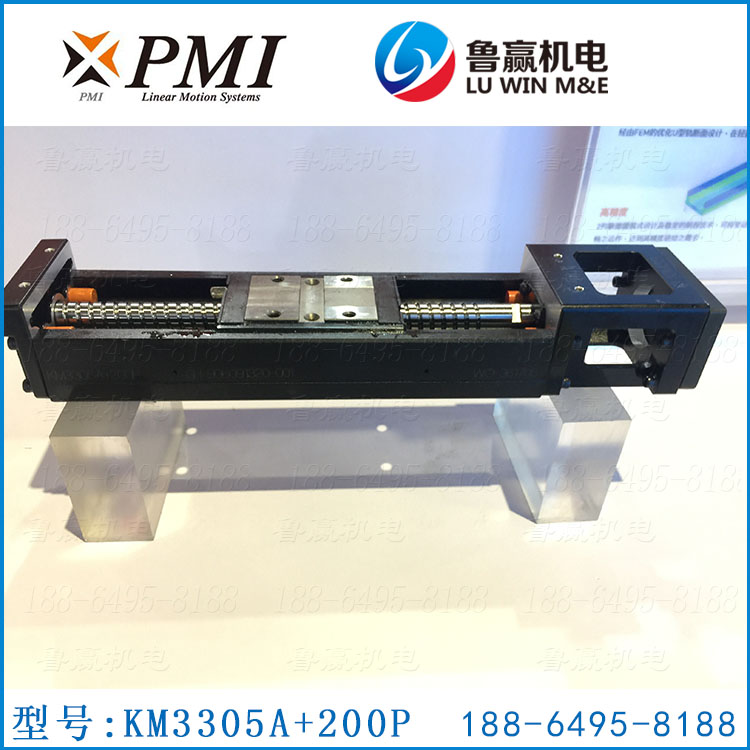

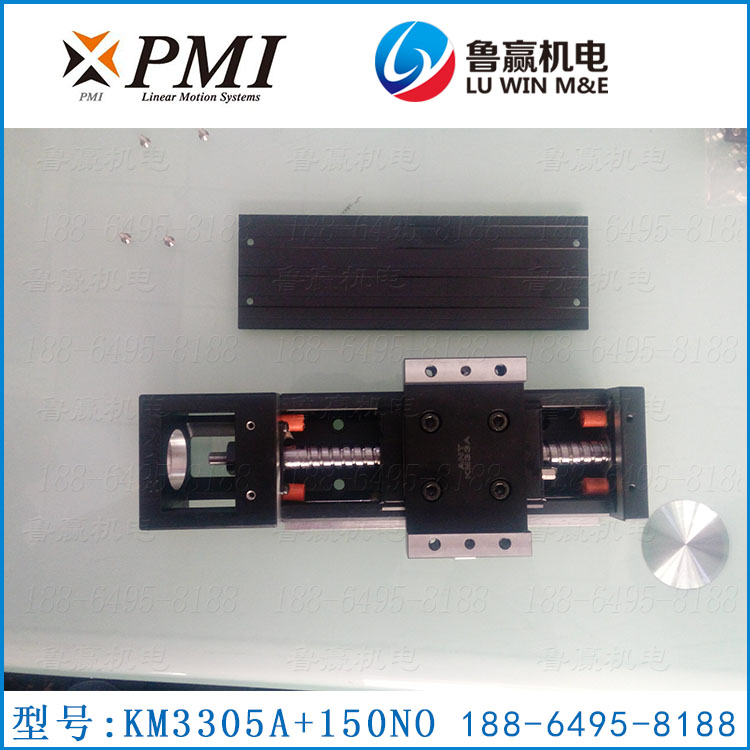

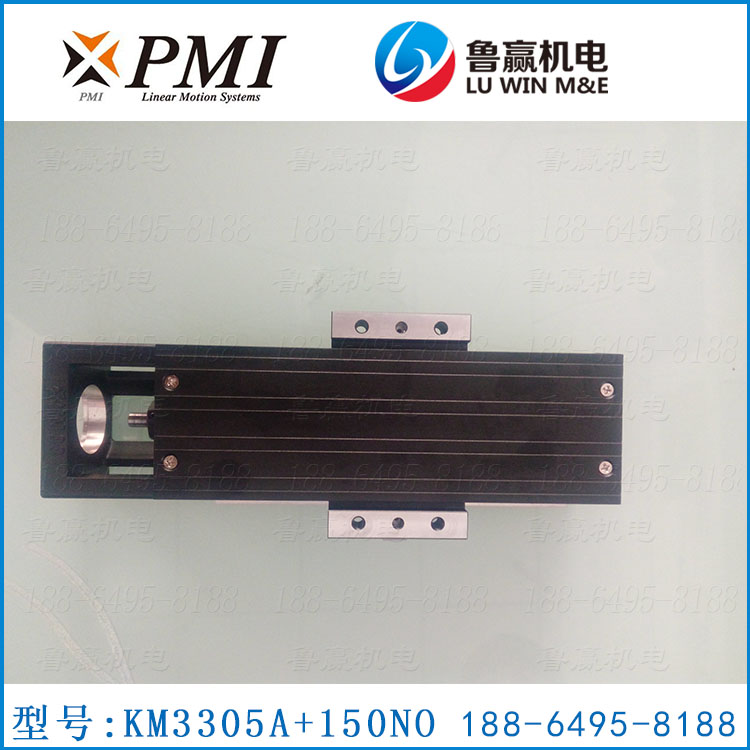

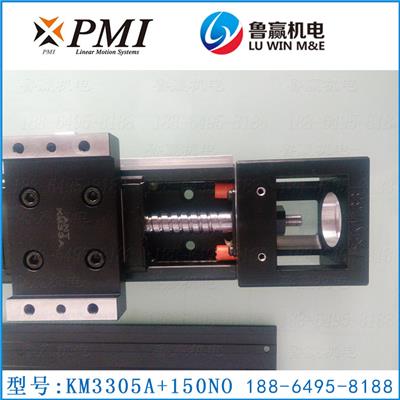

KM33 KM33 KM33 KM33 KM33 KM33 KM33 KM33 KM33 KM33

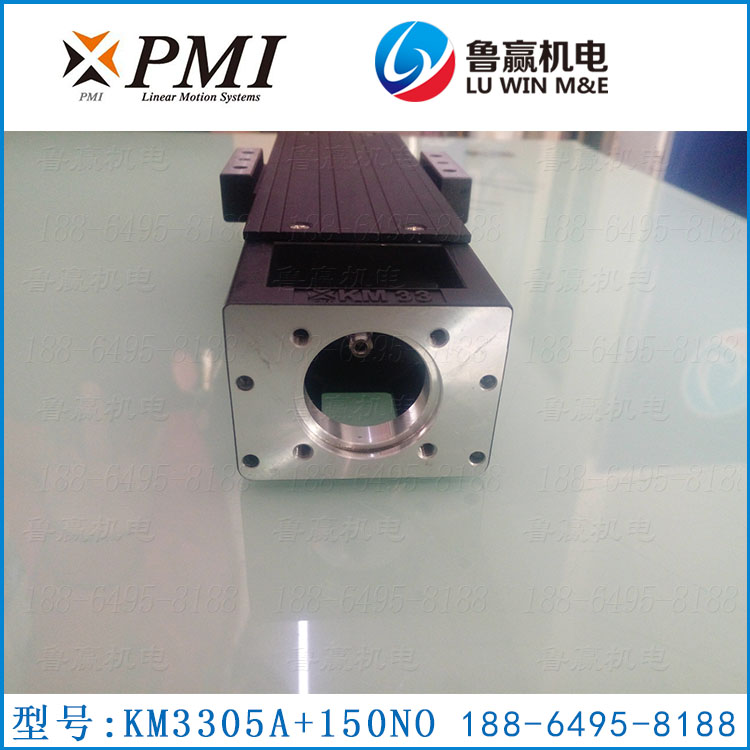

标准A/B型

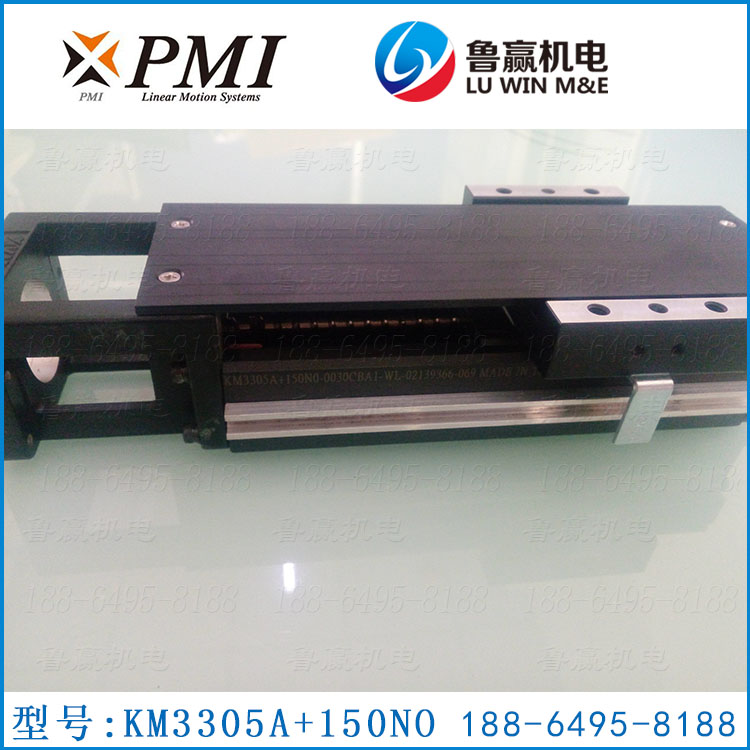

防护罩A/B型

标准C/D型

防护罩C/D型

PDF-3D文档

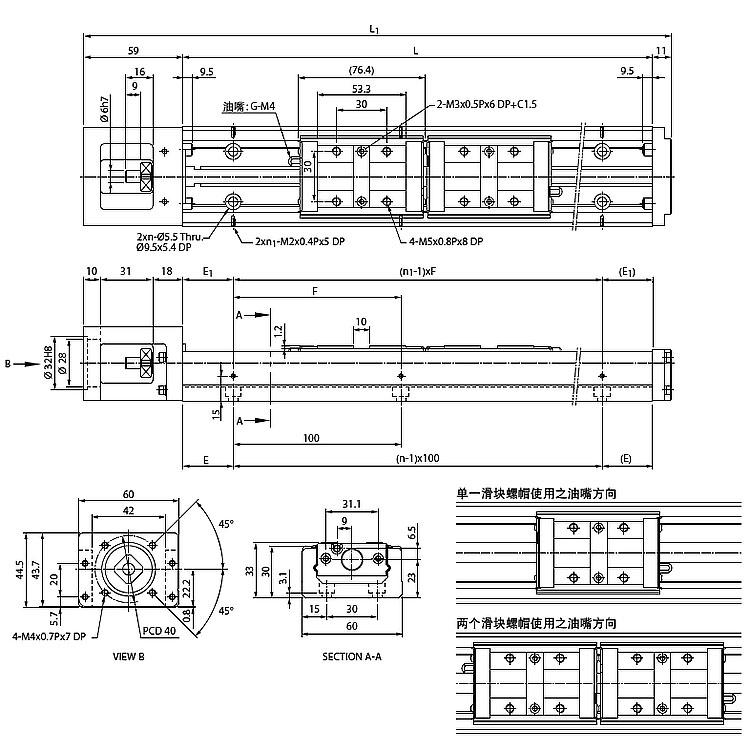

KM33标准型(A、B型) 尺寸表

单位:mm

轨道长度L 总长度L1 最大行程范围 E n E1 n1 F 总重量 (kg)
A型 B型 A型 B型
150 220 54.5 - 25 2 25 2 100 1.67 -
200 270 104.5 - 50 2 50 2 100 1.98 -
300 370 204.5 128 50 3 50 2 200 2.56 2.91
400 470 304.5 228 50 4 100 2 200 3.15 3.5
500 570 404.5 328 50 5 50 3 200 3.85 4.2
600 670 504.5 428 50 6 100 3 200 4.46 4.81

注: B型的最大行程为两个滑块螺帽紧密连接的数值

KM33防护罩型(A、B型) 尺寸表

单位:mm

轨道长度L 总长度L1 最大行程范围 总重量 (kg)
A型 B型 A型 B型
150 220 54.5 - 1.87 -
200 270 104.5 - 2.18 -
300 370 204.5 128 2.76 3.21
400 470 304.5 228 3.38 3.83
500 570 404.5 328 4.09 4.54
600 670 504.5 428 4.71 5.16

注: B型的最大行程为两个滑块螺帽紧密连接的数值

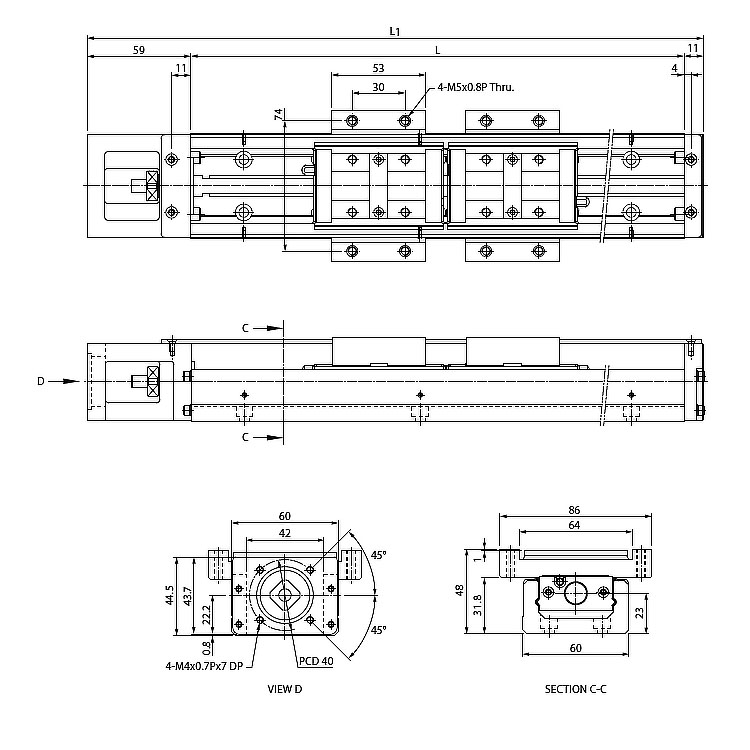

KM33标准型(C、D型) 尺寸表

单位:mm

轨道长度L 总长度L1 最大行程范围 E n E1 n1 F 总重量 (kg)
C型 D型 C型 D型
150 220 78.8 26.6 25 2 25 2 100 1.57 1.8
200 270 128.8 76.6 50 2 50 2 100 1.86 2.09
300 370 228.8 176.6 50 3 50 2 200 2.45 2.68
400 470 328.8 276.6 50 4 100 2 200 3.06 3.28
500 570 428.8 376.6 50 5 50 3 200 3.73 3.96
600 670 528.8 476.6 50 6 100 3 200 4.34 4.57

注: D型的最大行程为两个滑块螺帽紧密连接的数值

KM33防护罩型(C、D型) 尺寸表

单位:mm

轨道长度L 总长度L1 最大行程范围 总重量 (kg)
C型 D型 C型 D型
150 220 78.8 26.6 1.68 1.93
200 270 128.8 76.6 1.99 2.24
300 370 228.8 176.6 2.62 2.87
400 470 328.8 276.6 3.26 3.51
500 570 428.8 376.6 3.99 4.24
600 670 528.8 476.6 4.64 4.89

注: D型的最大行程为两个滑块螺帽紧密连接的数值

KM33 PDF-3D文档

KM线性模组官方原文件为(.stp)格式3D模型文档,很多客户无法直接查看,应广大客户要求,山东鲁赢机电工作人员经过技术处理,将.stp文件转换为PDF文档,以方便客户查看,请使用专业pdf阅读软件 Adobe Acrobat Reader DC(免费) 打开KM线性模组系列PDF文档,大部分国产浏览器和PDF阅读软件不支持PDF-3D格式文档。→点击转到Adobe Acrobat Reader DC 官方下载地址

注:部分型号为普通cad平面图转换,为平面参数图,非3D模型图,如需官方.stp原图请联系客服。

单位:mm

型号 轨道长度
标准型 A型 150 200 300 400 500 600
B型 - 200 300 400 500 600
C型 150 200 300 400 500 600
D型 150 200 300 400 500 600
防护罩型 A型 150 200 300 400 500 600
B型 - 200 300 400 500 600
C型 150 200 300 400 500 600
D型 150 200 300 400 500 600

注:部分浏览器含有PDF阅读插件,点击链接后为浏览器预览页面,但是大部分浏览器不支持PDF-3D格式,请下载本公司提供的PDF文档后,使用专业pdf阅读软件 Adobe Acrobat Reader DC(免费)打开文档,以免给您的查看带来不便。→点击转到Adobe Acrobat Reader DC 官方下载地址
