FF3501A

loading
LOADING IMAGES
FF3501A FF3501A FF3501A FF3501A FF3501A

产品参数

PDF产品书

产品参数

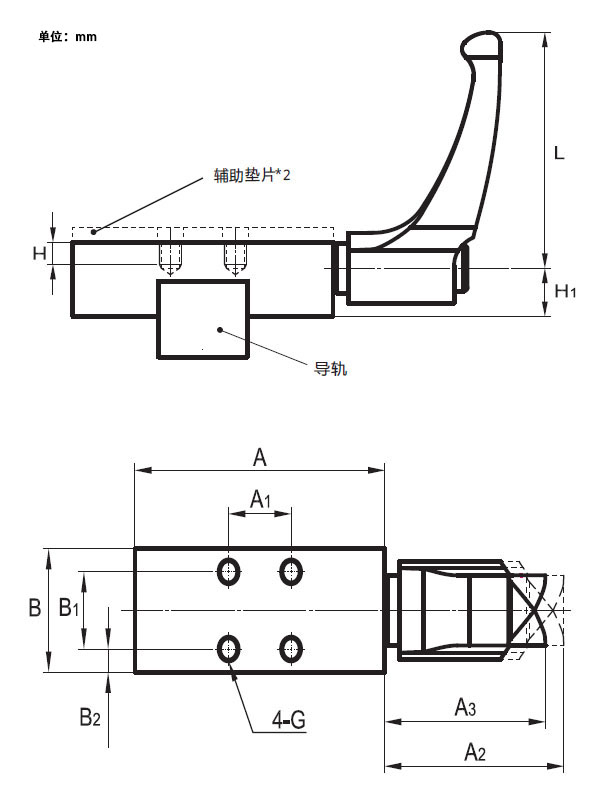

ff系列参数图
Type 参数
A 100
A1 30
A2 50.5
A3 45
B 47
B1 30
B2 8.5
G M8
H 12
H1 21.5
L 78
紧固扭矩N.m 15
夹紧力(*1)N 1500
质量Kg 1.2

*1:按照所示的紧固扭矩拧紧后的值。

*2:通过辅助垫片保持夹紧装置的高度与导轨滑块的组合高度一致。
