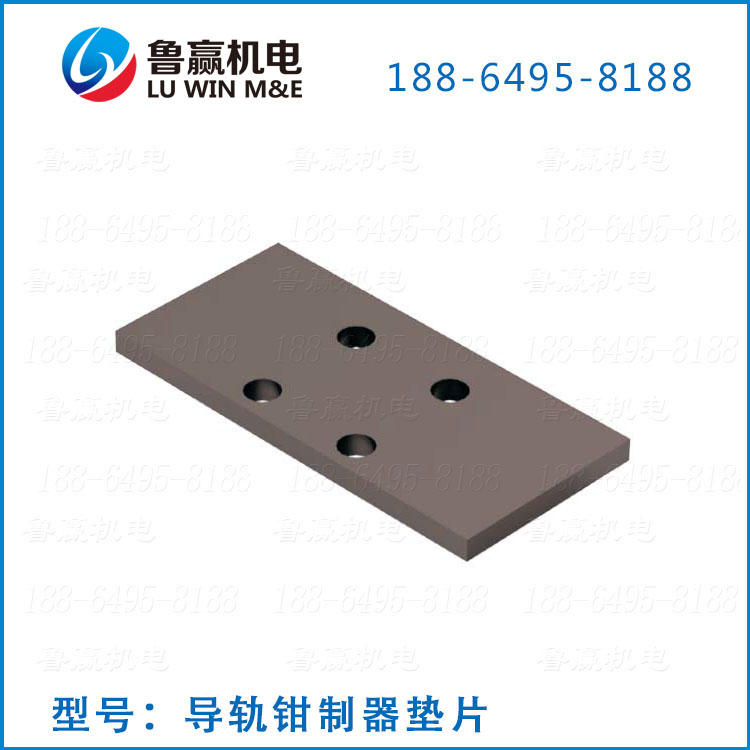

导轨钳制器垫片

参数

FF·HIWIN

FF·THK

HK·HIWIN

PDF产品书

产品参数

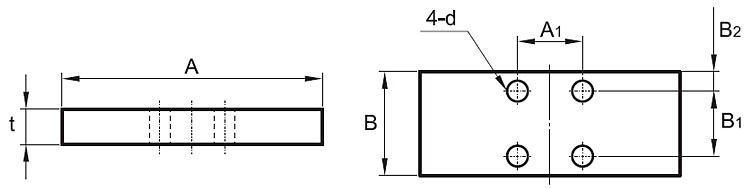

垫片参数图

单位:mm

规格 A A1 B B1 B2 d t 适配滑块型号(*1)*HIWIN
PFF-15-4 47 17 25 17 4 4.5 4 HGH15/QHH15
PFF-15-3 47 17 25 17 4 4.5 3 HGH15/EGW15/QEH15/QEW15/RGH15
PFF-20-1 60 19 28 19 4.5 5.5 1 RGH20/QRH20
PFF-25-4 70 22 32 22 5 6.5 4 HGH25/QHH25
PFF-25-1 70 22 32 22 5 6.5 1 EGH25/EGW25/QEH25/QEW25
PFF-30-3 90 28 45 28 8.5 6.5 3 HGH30/EGH30/EGW30/QHH30/QEH30/QEW30
PFF-30-1 90 28 45 28 8.5 6.5 1 RGH30
PFF-35-7 100 30 47 30 88.5 6.5 7 HGH35/QHH55
PFF-35-2 100 30 47 30 88.5 6.5 2 EGH35/EGW35/QEH35/QEW35

*1:限于各品牌导轨产品系列繁多,上述垫片尺寸仅应用于HIWIN直线导轨。若使用其他品牌导轨,请依据夹紧装置的组合高度,选择合适的垫片。

垫片选型表FF系列(·HIWIN)

垫片选型表
导轨
系列

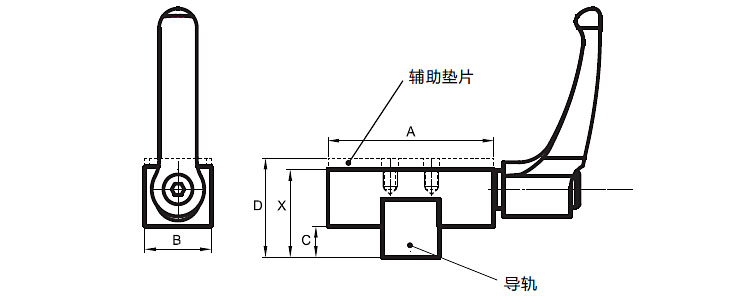

导轨尺寸 滑块类别 规格 垫片 安装尺寸
A B C D X
HG/QH 15 HGH15/QHH15 FF1501A PFF-15-4 47 25 6 28 24
15 HGL15/HGW15/QHW15 FF1501A - 47 25 6 24 24
25 HGH25/QHH25 FF2501A PFF-25-4 70 32 10 40 36
25 HGL25/HGW25/QHW25 FF2501A - 70 32 10 36 36
30 HGH30/QHH30 FF3001A PFF-30-3 90 45 10 45 42
30 HGL30/HGW30/QHW30 FF3001A - 90 45 10 42 42
35 HGH35/QHH35 FF3501A PFF-35-7 100 47 13 55 48
35 HGL35/HGW35/QHW35 FF3501A - 100 47 13 48 48
EG/QE 15 EGH15/EGW15/QEH15/QEW15 FF1501A PFF-15-3 47 25 3.5 24 21
20 EGH20/EGW20/QEH20/QEW20 FF2001A - 60 28 6 28 28
25 EGH25/EGW25/QEH25/QEW25 FF2501A PFF-25-1 70 32 6 33 32
30 EGH30/EGW30/QEH30/QEW30 FF3001A PFF-30-3 90 45 7 42 39
35 EGH35/EGW35/QEH35/QEW35 FF3501A PFF-35-2 100 47 11.5 48 46
RG/QR 15 RGH15 FF1501A PFF-15-3 47 25 7.5 28 25
20 RGH20/QRH20 FF2001A PFF-20-1 60 28 12 34 33
25 RGH25/QRH25 FF2501A PFF-25-3 70 32 12 40 37
30 RGH30/QRH30 FF3001A PFF-30-1 90 45 12 45 44
35 RGH35/QRH35 FF3501A PFF-35-6 100 47 15 55 49

*1:上述仅列出了HIWIN 品牌直线导轨的选型参考表,若贵公司使用其它导轨厂商产品,可依据上述选型方式为参考,也可以致电我们,非常乐意为您效劳,未尽之处,请多包涵。
