GR50-A

loading
LOADING IMAGES
GR50-A

命名规则

产品参数

模组型号

安装范例

PDF产品书

GR系列命名规则

命名规则

(1)公称型号 Specification Number

(2)有效行程

300、400

(3)螺帽座

A:单螺帽(滑块)座

B:双螺帽(滑块)座

(4)滚珠丝杆导程

05、10

产品参数

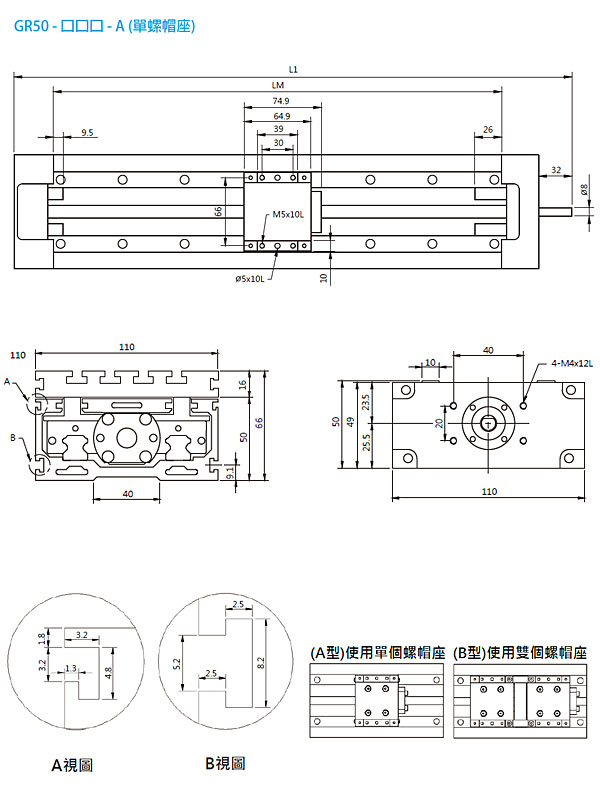

gr50-a参数图



滑轨
长度
LM
(mm)

长度
L1
(mm)
有效行程(mm)
A型 B型
384 490 235 150
434 540 285 200
534 640 385 300
634 740 485 400
734 840 585 500
834 940 685 600
934 1040 785 700

模组型号(参考)

模组型号

安装范例

安装范例 安装范例

连接板(锁固)

安装范例
型号 螺纹 孔数 尺寸
A B C D E F G H
GR50 M5 4 107 8.5 30 10 0.5 26.3 21 7
M5 4 77 8.5 20 10 0.5 26.3 21 7
GR65 M6 2 62 11 40 11 0.5 26.3 21 9.7
M6 4 142 11 40 10 0.5 26.3 21 9.7
